Quiet-Vent 90 mm – Plenum

Descriere

Caracteristici cheie

✔ Plastic ABS rezistent – fabricat prin injecție pentru o durabilitate sporită
✔ Montaj versatil – se poate instala pe perete sau tavan
✔ Compatibil cu valve de aer – spigotul de Ø125 mm este potrivit pentru majoritatea valvelor standard
✔ Conectivitate multiplă – 2 racorduri Ø90 mm compatibile cu tubulatură radială uzuală
✔ Instalare ușoară – prevăzut cu puncte de fixare și elemente de prindere incluse

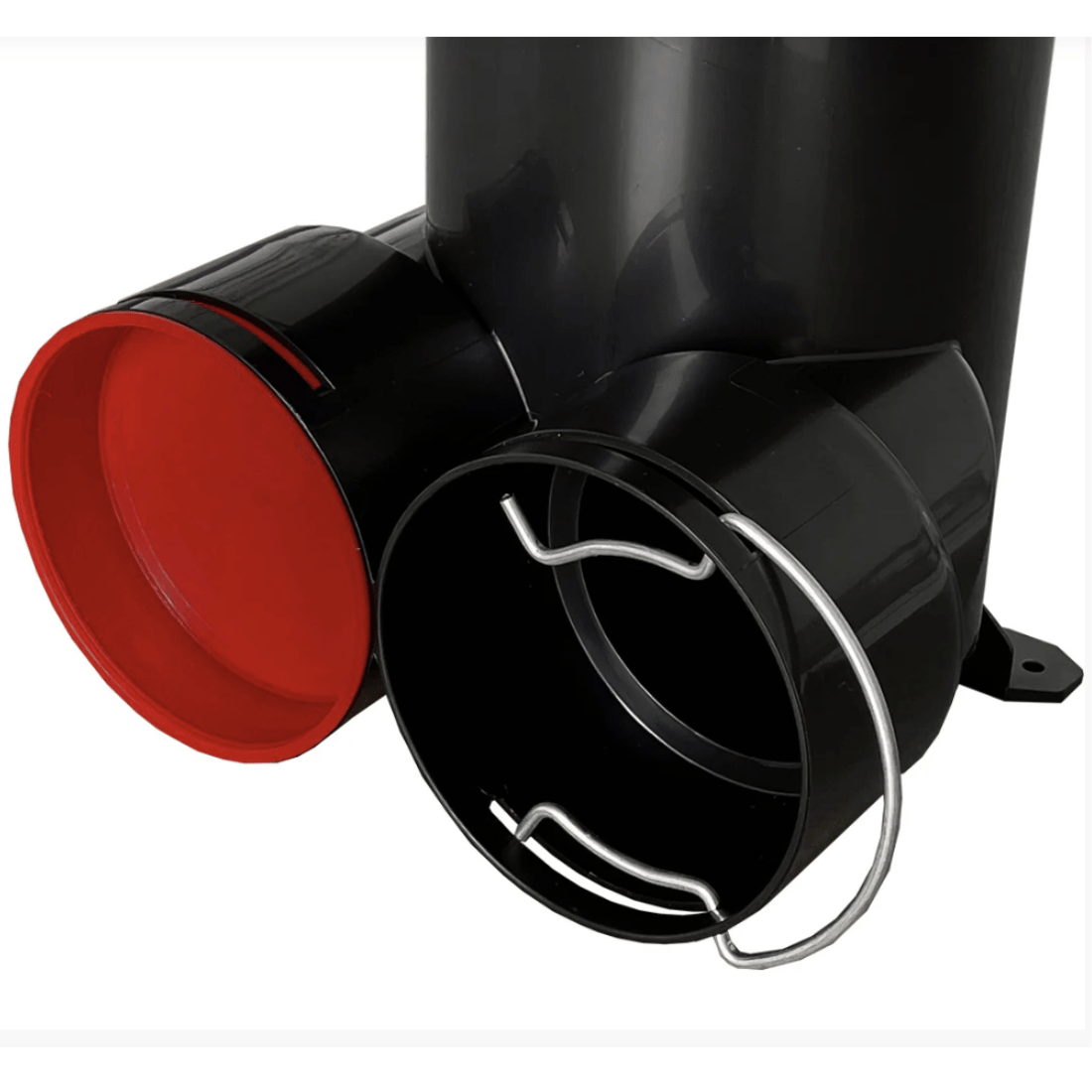

✔ Complet echipat – include 2 cleme metalice, 2 capace de obturare Ø90 mm, 1 capac Ø125 mm, 2 puncte de fixare și 2 garnituri de etanșare

Specificații tehnice

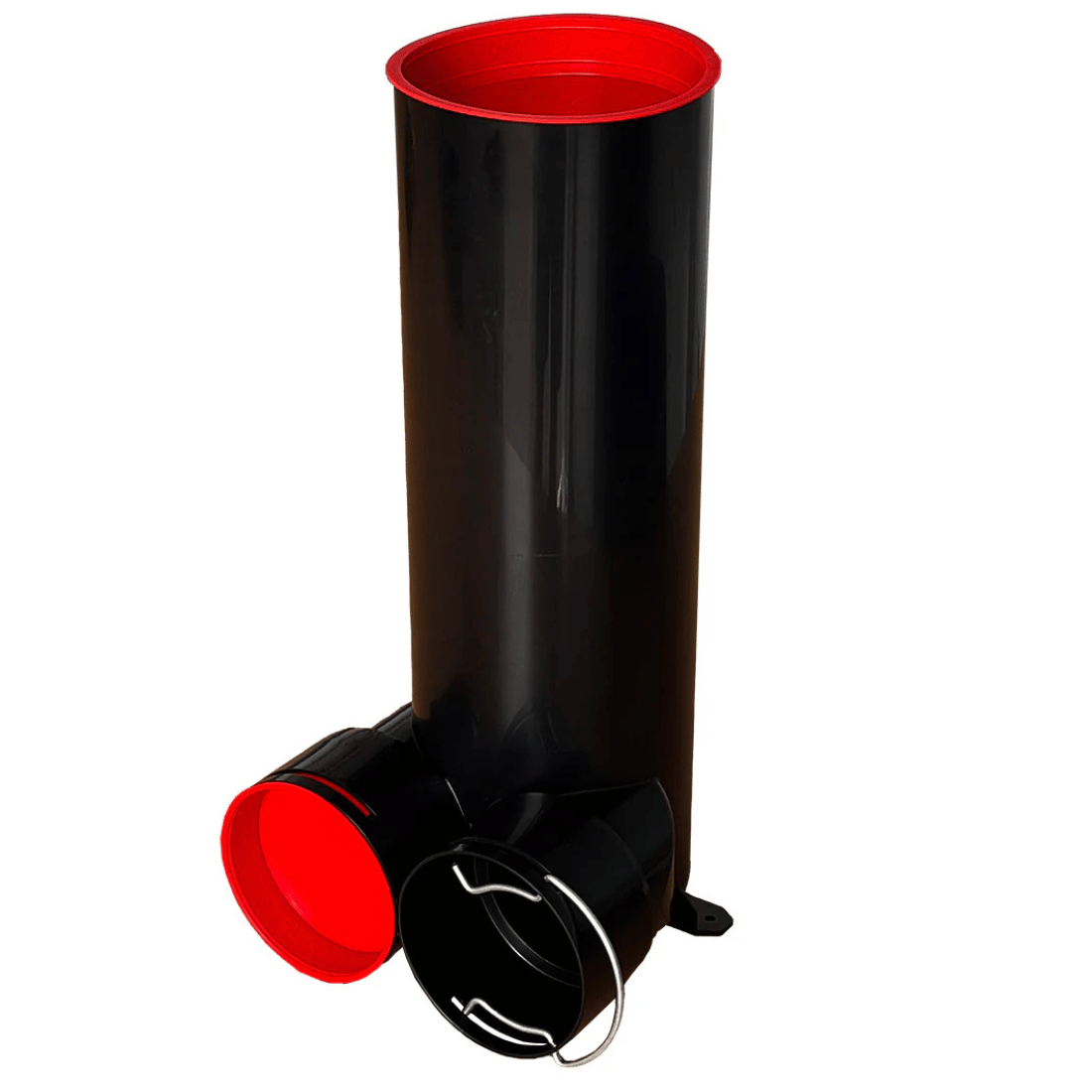

• Dimensiuni (L x l x Î): 400 mm x 220 mm x 110 mm

Racorduri disponibile:

• 1 x Ø125 mm – pentru conexiune cu valvă de aer

• 2 x Ø90 mm – pentru conectare cu tubulaturi radiale

Ghid de instalare

1. Fixați plenumul pe tavan sau perete în poziția dorită

2. Introduceți și fixați tubulatura radială Ø90 mm

3. Montați placa de gips-carton (plafon fals sau perete)

4. Tăiați plenumul la lungimea necesară

5. Montați valva de aer Ø125 mm în racordul dedicat
